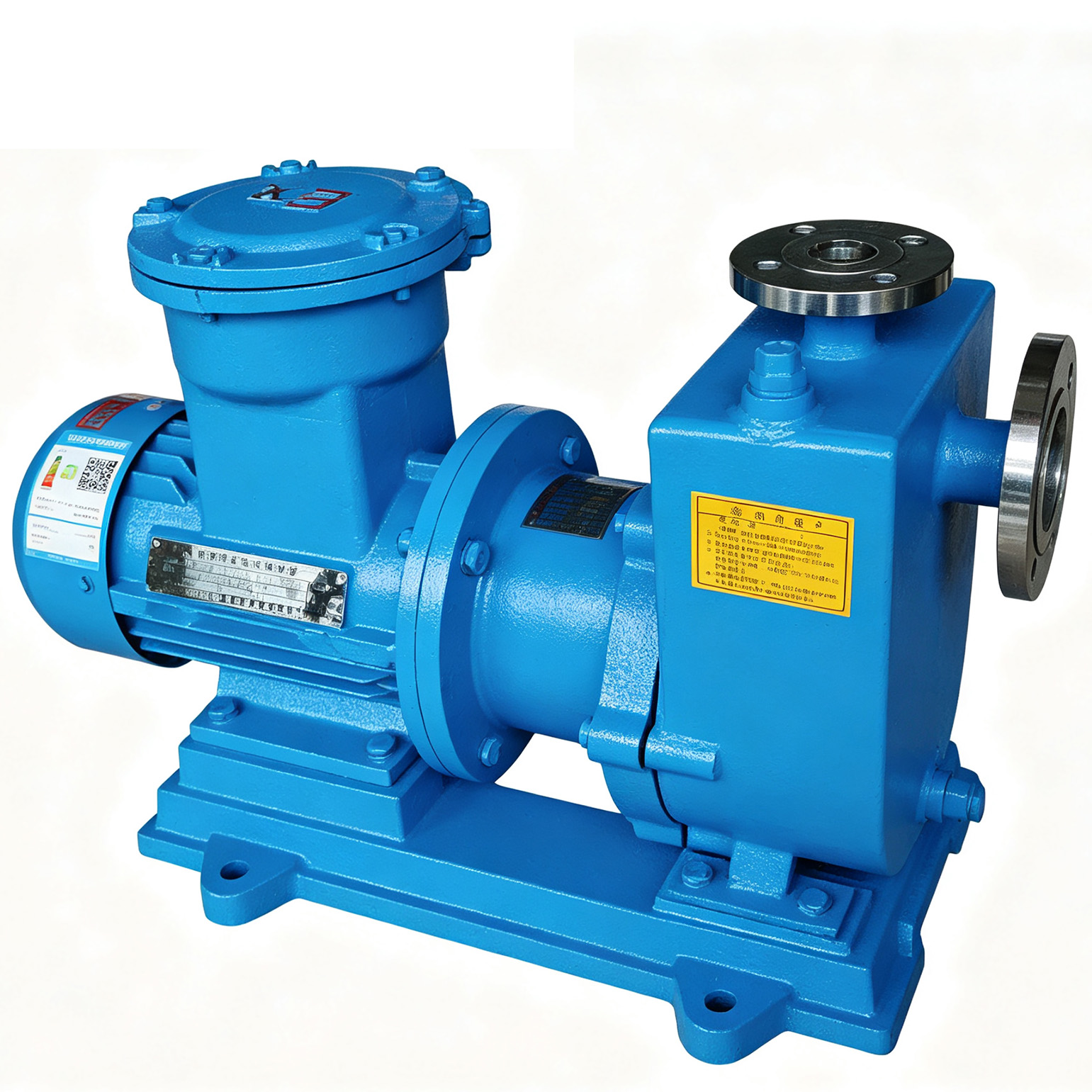

HCQ 自吸式不锈钢磁力泵

一、产品九大核心优势

1. 磁力无泄漏密封结构外磁钢直接连接电机输出轴，依靠磁场穿透隔离套驱动内部转子，输送介质完全封闭在静态隔离套内部，取消传统机械轴封结构，从根源解决轴封渗漏、滴漏难题，彻底消除腐蚀药液外泄风险。

2. 4 米高效气液分离自吸设计泵体集成吸液室、储液室、独立气液分离腔，开机后叶轮自动搅拌管路内空气与液体形成气水混合物，进入分离腔完成空气析出，空气从出口排出后管路形成真空，无需底阀、无需人工提前灌泵，地下储液罐、远距离地面安装均可稳定吸液。

3. 全不锈钢防腐过流部件泵体、叶轮、隔板、内磁转子、隔离套全部采用优质不锈钢精密铸造，特殊强腐蚀工况可升级特种防腐合金材质，耐受各类酸碱、有机溶剂腐蚀，一台泵可适配多种腐蚀性介质，减少多型号备货成本。

4. 耐高温永磁磁体组件整机选用新型耐高温永磁磁钢，高温工况下磁性稳定不衰减，长期连续运转不会出现失磁、扭矩不足、流量衰减故障，介质适用温度区间覆盖 - 30℃至 100℃。

5. 高耐磨自润滑滑动轴承系统轴套、滑动轴承采用碳化硅、石墨、四氟三类耐磨材质，轴承内部预留润滑槽，依靠输送介质自带润滑，无需单独外接冷却水源，省去配套冷却管路，降低设备整体能耗与占地空间，大幅延长轴承使用寿命。

6. 直联后拉式便捷维护结构卧式同轴直联一体化设计，采用后拉式拆装结构，检修更换叶轮、轴承、密封件时，无需拆卸进出口法兰管路，直接向后抽出内部组件即可完成维保，检修耗时缩短 60%，不改动现场原有管路布局。

7. 低振动低噪平稳运行卧式底座自带减震支撑结构，电机与泵头同轴直联，动力传递损耗低、整机振动幅度小，运行噪音低，适配密闭厂房、实验室、厂区办公周边等有低噪音要求的工况。

8. 全密闭无污染输送介质全程封闭在不锈钢隔离套内，无任何向外泄漏通道，输送有毒、贵重、挥发性液体时不会产生药剂损耗、空气污染，打造洁净无泄漏生产车间。

9. 宽规格功率覆盖整机功率从 0.37kW 至 55kW 完整覆盖，小流量型号适配实验室、小型配液罐，大流量大功率型号适配大型化工反应釜、废水处理站、废气洗涤塔等大容量输送场景。

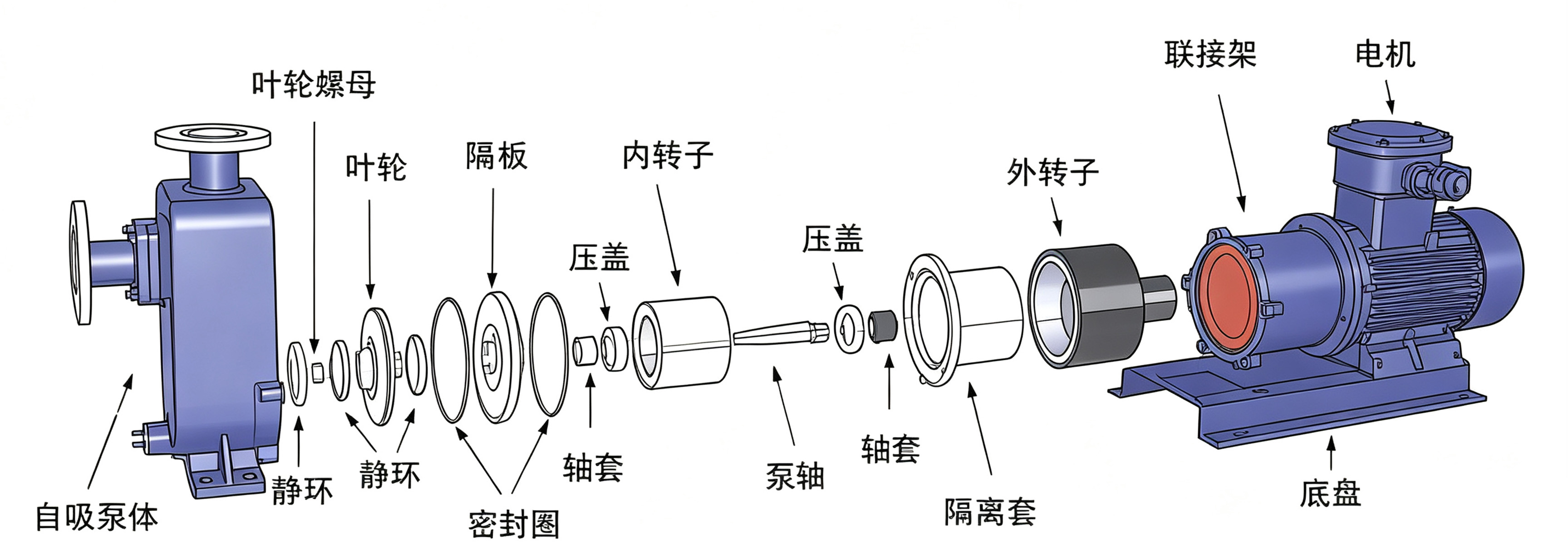

二、整机零部件结构说明

三、全系列产品性能规格参数

整机标准设计承压 1.6MPa，适配介质温度区间 - 30℃至 100℃；标准自吸高度可达 4 米；若输送介质比重大于 1.3g/cm³，订货时必须提前说明，工厂定制加大扭矩磁钢组件；全系可选配防空运转保护、泄漏在线监控、介质测温三类配套监测装置。

四、适用行业与对应工况场景

石油化工行业

用于汽油、柴油、各类有机溶剂、高温反应液密闭循环输送，优先选用防爆电机大功率机型；磁力无泄漏防爆结构，完全杜绝易燃易爆介质挥发、静电起火安全隐患，适配反应釜循环、原料储罐转运工序。

电镀、PCB 线路板行业

输送蚀刻液、铬酸、电镀光亮助剂、中和酸碱药液，选用 HCQ20 至 HCQ65 中小流量规格；全不锈钢材质耐受强酸碱腐蚀，4 米自吸能力可直接抽取地下储药槽药液，整机安装在地面无需浸入药槽，简化产线管路布置。

医药精细化工行业

输送无菌药液、有机溶剂、催化剂、化工中间体，可定制 316L 不锈钢过流部件，选用 HCQ20、HCQ25 小流量型号；无轴封结构不会产生金属离子析出，保证医药介质纯度，全程密闭输送无污染。

环保废水、废气洗涤塔设备

用于酸碱综合废水、洗涤中和液、絮凝药剂远距离提升输送，选用 HCQ65、HCQ80 大流量自吸机型；可直接抽取地下废水池介质，无需加装底阀，自吸稳定适配无人值守全自动环保设备。

造纸、印染行业

输送印染染料、造纸酸碱蒸煮液、漂白药剂，选用 HCQ40 至 HCQ80 通用不锈钢型号；耐磨叶轮可耐受微量纤维、悬浮杂质，自吸结构减少管路配件，降低整套设备采购成本。

军工、科研实验室

输送有毒试剂、强腐蚀贵重化学药剂，选用 HCQ20、HCQ25 小型机型，配套泄漏监控装置；整机零泄漏密闭输送，避免有毒药剂挥发危害操作人员人身安全。

五、选型与安全使用注意事项

1. 介质比重规范：标准出厂机型仅适配比重≤1.3g/cm³ 的液体，若药液比重超过该数值，必须在订货阶段告知，定制高扭矩加强磁钢，防止磁钢脱耦、空转烧毁电机。

2. 介质颗粒限制：本机严禁输送含有硬质颗粒、大量结晶沉淀物的介质，固体颗粒会快速磨损滑动轴承与隔离套，造成密封失效、药液外泄故障。

3. 禁止空转运行：开机前必须保证泵腔内部完全充满液体，绝对禁止无介质干转；空转状态下轴承无介质润滑，短时间内会磨穿隔离套，引发腐蚀介质泄漏事故。

4. 介质温度区分：标准机型适配 - 30℃~100℃常温介质；若介质温度超过 100℃，需单独定制耐高温磁钢与氟橡胶密封套件，高温会永久降低永磁体磁性，造成流量、扬程大幅衰减。

5. 防爆工况要求：输送汽油、丙酮、二甲苯等易燃易爆有机溶剂时，整机必须选配防爆三相电机；普通电机接线、散热无防爆防护结构，存在起火、爆炸重大安全隐患。

六、配套服务与售后保障

免费工况专业选型服务：根据客户药液腐蚀成分、介质温度、比重、所需输送流量与垂直扬程，匹配适配机型、电机功率、防爆配置与监测配件套装，同步提供流量扬程性能曲线图、整机 CAD 安装尺寸图纸、材质耐腐蚀对照表。非标定制服务：支持 316L、钛合金过流部件定制，防爆整机、高温专用磁钢、全套 PTFE 防腐密封均可按需生产；可加装泄漏监控、测温、防空转保护装置，7 个工作日出具定制图纸与正式报价。原厂整机质保服务：驱动电机、不锈钢泵体、磁力传动总成享受整机质保；轴承、轴套、隔离套、密封件等易损耗材常备现货，全国多仓现货 48 小时快速发货，线上远程视频指导现场维修。上机试样测试支持：可提供样机送至客户生产现场，实地测试自吸高度、实际流量扬程、防爆密闭输送效果，实地验证与产线工况匹配度，测试达标后再批量采购，规避选型失误带来的生产损耗与安全风险。

成套配套机组推荐

HCQ 自吸磁力泵 + 活性炭过滤机组｜PCB 蚀刻、电镀药液远距离循环净化成套设备HCQ 防爆磁力泵 + 化工反应釜循环系统｜有机溶剂、易燃易爆化工原料密闭输送循环HCQ 大流量自吸泵 + 一体化废水处理设备｜地下酸碱废水池提升、中和药剂自动输送HCQ 小型不锈钢磁力泵 + 医药配液反应罐｜无菌药剂、精细催化剂精准密闭循环输送
