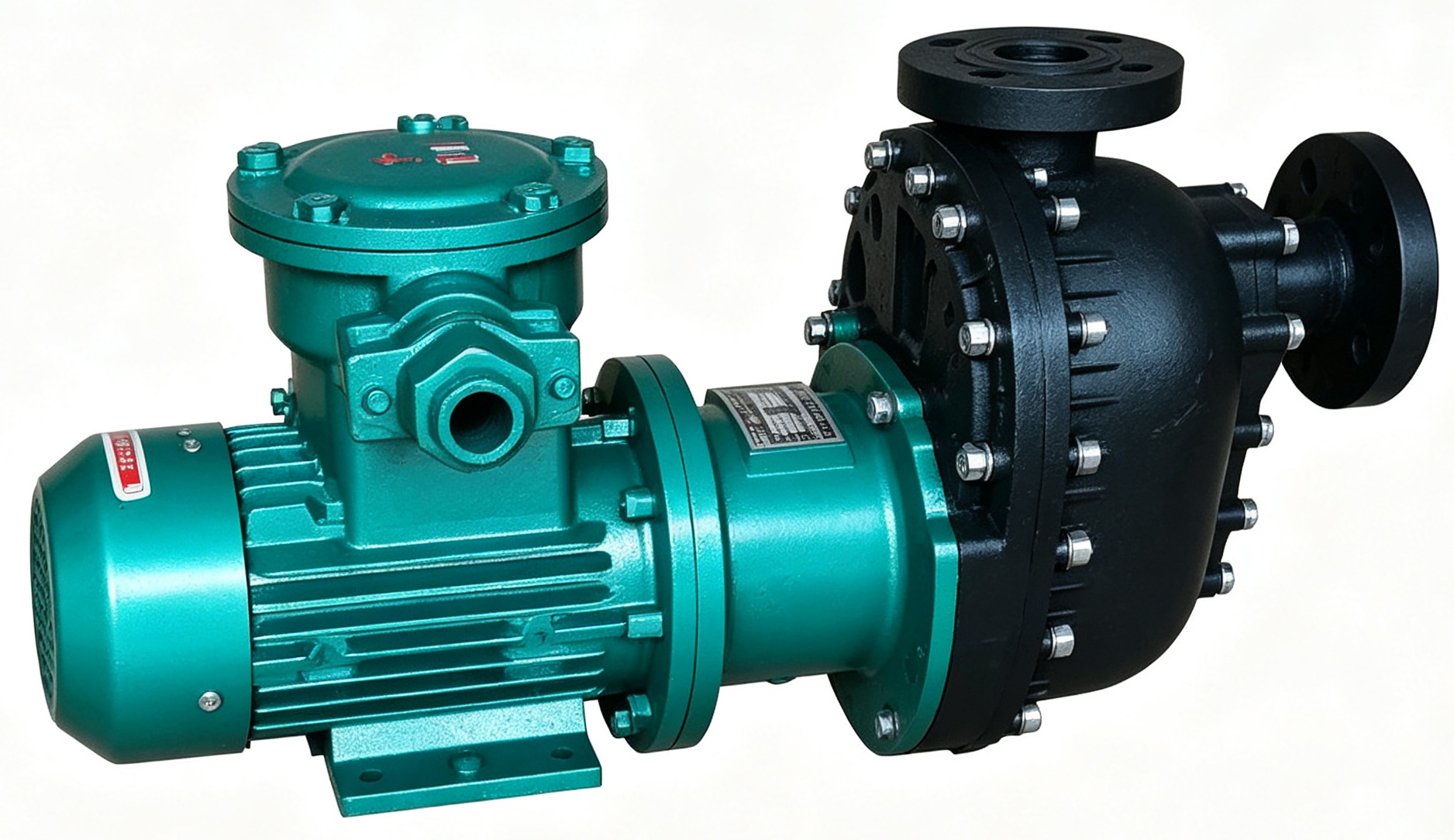

衡辉 HCQF 系列塑料自吸磁力泵，结合防腐塑料材质、气液分离自吸结构与磁力零密封传动技术，最大自吸高度 3 米，FRPP/PVDF 一体成型泵体耐强酸碱、铬酸、有机溶剂；整机全密闭无泄漏，功率覆盖 0.37~2.2kW，流量 3.6~24.6m³/h，适配电镀、PCB、化工、废气塔各类腐蚀药液远距离输送，普通 / 防爆电机均可选配。
产品详情
全密闭磁力密封，零泄漏无污染以静态密封替代传统机械轴封，过流部件完全封闭隔离，彻底杜绝介质渗漏、挥发，输送有毒、强腐蚀药液不会污染车间，打造无泄漏化工生产车间。
防腐工程塑料一体成型泵体泵壳、叶轮、内转子、隔离套均采用耐防腐纳米塑料一体注塑成型，可选 FRPP 常温通用、PVDF 高温强腐蚀材质，耐酸碱、耐铬酸、耐有机溶剂，适配绝大多数腐蚀药液工况。
耐高温永磁磁体，长期稳定不褪磁内置铁氧体永磁组件，高温工况磁性稳定，不会出现失磁、扭矩衰减，可长期连续 24 小时运转，介质适用温度区间 - 30℃~60℃。
耐磨自润滑滑动轴承系统动环、轴套、滑动轴承选用耐酸碱石墨、四氟材质，自带介质润滑槽，依靠输送药液自润滑，无需外接独立冷却水，简化配套管路、降低能耗。
外混式气液分离自吸结构泵体集成吸液室、储液腔、气液分离仓，开机自动搅拌气水混合完成空气分离，管路排空后可自动重建真空，最大自吸高度 3 米，无需底阀、不用人工灌泵。
后拉式拆装结构，维保便捷直联后拉式设计，检修更换叶轮、轴承、密封件时，无需拆卸进出口管路，直接向后抽出内部组件即可完成维护，大幅缩短停机检修时间。
卧式紧凑机身，占地小运行平稳卧式底座一体化布局，整机体积小巧、占用设备空间少；同轴直联传动，振动幅度低、运行噪音小，适配小型一体化过滤机、废气塔、紧凑自动化产线。
外磁钢直连电机，传动高效低噪外磁组件直接对接电机输出轴，无接触磁力耦合传递扭矩，动力损耗低、传动效率高，运行振动、噪音远低于传统机械泵。
防爆电机可选，适配易燃易爆工况全系型号均可配套防爆三相电机，输送酒精、酮类、各类挥发性有机溶剂时，消除静电起火隐患，满足化工防爆安全生产规范。
型号 | 进出口DN(mm) | 额定流量(m³/h) | 额定扬程(m) | 配套功率(kW) | 供电电压(V) | 最大自吸高度(m) |
HCQF-100 | DN25/DN25 | 3.6 | 6.5 | 0.37 | 380 | 3 |
HCQF-400 | DN40/DN32 | 9.5 | 12 | 1.1 | 380 | 3 |
HCQF-401 | DN40/DN40 | 11 | 13 | 1.5 | 380 | 3 |
HCQF-402 | DN40/DN40 | 12 | 14 | 2.2 | 380 | 3 |
整机标准设计承压 0.6MPa，介质适用温度区间 - 30℃至 60℃；标准自吸高度 3 米；若输送介质比重大于 1.3g/cm³，订货时必须提前告知，定制加大扭矩磁钢组件；全系可选配防空转保护、漏液监控、介质测温三类配套监测装置。
用于镍、铜、锌、铬、化学镀药液槽外循环，搭配 HL、HCL 立式过滤机组成套使用；FRPP/PVDF 防腐泵体耐受镀液酸碱、铬酐腐蚀，3 米自吸高度可直接抽取地下储药罐药液，无需浸入药槽安装。
输送酸性蚀刻液、碱性蚀刻液、微蚀液、显影中和药水，PVDF 材质型号适配强氧化高腐蚀蚀刻药剂；磁力无泄漏结构避免药液渗漏污染板面，减少针孔、氧化不良瑕疵。
酸碱废气中和喷淋水循环输送，卧式小巧机身可安装于塔底狭小空间，自吸结构无需底阀，停机后自动重建真空吸液，适配无人值守环保设备。
各类弱酸、弱碱、有机溶剂原料密闭循环输送，可选防爆电机款适配酒精、酯类挥发性介质；全塑料过流部件无金属析出，保障化工原料纯度。
电镀综合酸碱废水、清洗废水提升输送，小功率机型适配一体化小型废水站，远距离抽取地下废水池废液，简化管路布置、节省设备占地。
小型打样镀槽、药剂配液循环，HCQF-100 最小流量型号机身小巧，适配操作台狭小空间，耐腐蚀材质适配各类实验腐蚀药剂。
介质比重规范：标准出厂机型仅适配比重≤1.3g/cm³ 的液体，若药液比重超过该数值，必须在订货阶段告知，定制高扭矩加强磁钢，防止磁钢脱耦、空转烧毁电机。
介质颗粒限制：本机严禁输送含有硬质颗粒、大量结晶沉淀物的介质，固体颗粒会快速磨损石墨 / 四氟滑动轴承，造成密封失效、药液外泄故障。
禁止空转运行：开机前必须保证泵腔内部完全充满液体，绝对禁止无介质干转；空转状态下轴承无介质润滑，短时间内会磨损隔离套，引发腐蚀介质泄漏事故。
材质温度区分：FRPP 泵体适配≤60℃常温弱酸弱碱药液；输送高温铬酸、强氧化药水必须选用 PVDF 全防腐泵体，高温会加速 FRPP 材质老化开裂。
防爆工况要求：输送丙酮、酒精、二甲苯等易燃易爆有机溶剂时，整机必须选配防爆三相电机；普通电机接线、散热无防爆防护结构，存在起火、爆炸重大安全隐患。
免费工况专业选型服务：根据客户药液腐蚀成分、介质温度、比重、所需输送流量与垂直扬程，匹配适配机型、泵体材质、电机功率、防爆配置与监测配件套装，同步提供流量扬程性能曲线图、整机安装尺寸图纸、材质耐腐蚀对照表。非标定制服务：全 PVDF 防腐整机、防爆电机、加长进出口法兰、全套 PTFE 耐磨轴承套件、加装泄漏 / 测温 / 空转保护装置均可按需定制，7 个工作日出具定制图纸与正式报价。原厂整机质保服务：驱动电机、塑料泵体、磁力传动总成享受整机质保；轴承、轴套、隔离套、密封 O 圈等易损耗材常备现货，全国多仓现货 48 小时快速发货，线上远程视频指导现场维修。上机试样测试支持：可提供样机送至客户生产现场，实地测试自吸高度、实际流量扬程、耐腐蚀运行效果，实地验证与产线工况匹配度，测试达标后再批量采购，规避选型失误带来的生产损耗与安全风险。
HCQF 塑料自吸磁力泵 + HL PP 立式过滤机｜常规镍铜锌电镀药液循环成套设备HCQF-PVDF 防爆磁力泵 + HCL 铬酸过滤机｜镀铬、塑胶粗化高腐蚀铬酸循环机组HCQF 小型自吸泵 + 小型一体化废气洗涤塔｜酸碱废气喷淋药剂自动循环系统HCQF 大流量 HAC 系列 + 小型废水处理设备｜电镀酸碱废水提升、中和药剂输送设备
