HENNVI HWP 系列轻型立式可空转液下泵，干式轴封 + 槽内嵌入式安装结构，FRPP/PVDF 两种泵体材质可选，依靠干式密封隔绝酸性气体，空转不伤电机轴承。功率覆盖 1/2HP~10HP，口径 32/40/50/65mm，SK 适配比重 1.1 常规药液、SP 适配 1.4 高比重腐蚀液，支持 50Hz/60Hz 双工频。50Hz 扬程 15.5~41m、流量 280~730L/min，加长进水口可抽取槽底深层药液，可加装底阀，多用于小型电镀槽、PCB 微蚀、废气塔喷淋、小型环保废水循环，配套过滤机使用。
产品详情
干式轴封可无水空转：独创干式轴封结构，缺液空转不损毁轴承；电机端密封阻隔腐蚀性酸气侵入轴承，有效延长电机使用寿命，杜绝空转烧泵故障。
加长进水口设计：加长泵体吸入口，可抽取储槽底层残液，入口可加装底阀，适配低液位工况，槽底废液抽吸更彻底。
槽内嵌入式安装：轻量化法兰安装盘，可直接固定在槽体内侧，管路布设便捷，整机拆装、日常维护省时省力，不占用槽外地面空间。
全防腐多规格选配：泵体 FRPP 标配、PVDF 可选（耐强氧化强酸）；轴材 SUS304/SUS316 / 钛轴可选，密封 NBR/EPDM/VITON 三种胶圈，全功率全口径覆盖，国内外 50/60Hz 电压均可定制。
| 编码序号 | 代号 | 参数说明 | 可选配置 |
|---|---|---|---|
| 1 | HWP | 产品系列 | 轻型立式可空转液下化工泵 |
| 2 | 32 | 出水口口径 | 32(1-1/4")/40(1-1/2")/50(2")/65(2-1/2")mm |
| 3 | SK | 介质比重规格 | SK = 比重 1.1 常规药液；SP = 比重 1.4 高浓度重腐蚀液 |
| 4 | 1 | 电机功率 | 1/2HP、1HP、2HP、3HP、5HP、7.5HP、10HP |
| 5 | 5 | 电源频率 | 5=50Hz 国内、6=60Hz 外贸出口 |
| 6 | V | 密封圈材质 | V=VITON 氟胶、E=EPDM 三元乙丙、N=NBR 丁腈橡胶 |
| 7 | F | 泵体材质 | F=FRPP、P=PVDF |
| 8 | 4 | 轴心材质 | 4=SUS304、6=SUS316、T = 钛轴 TI |

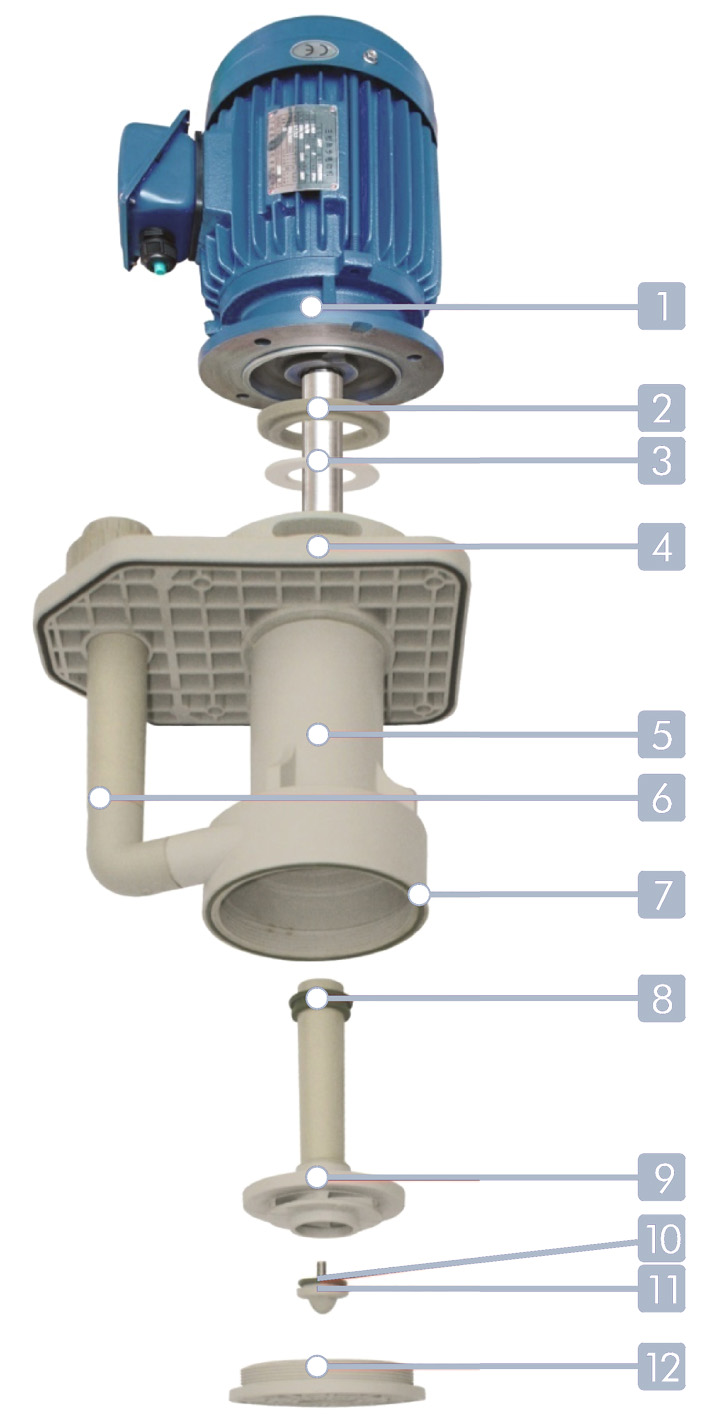

| 序号 | 英文名称 | 中文部件名称 |
|---|---|---|
| 1 | Motor | 驱动电机 |
| 2 | Ceramic Fixed Seat | 陶瓷固定座 |
| 3 | Ceramic | 陶瓷轴套 |
| 4 | Face Shell | 前泵壳 |
| 5 | Main Body | 泵主体腔体 |
| 6 | Outlet Pipe | 出水法兰管 |
| 7 | Cover O Ring | 泵盖密封圈 |
| 8 | Vapor Seal | 干式气封组件 |
| 9 | Impeller | 防腐叶轮 |
| 10 | Impeller O Ring | 叶轮密封圈 |
| 11 | Impeller Nut | 叶轮锁紧螺母 |
| 12 | Front Cover | 底盖 |
| 机型 | 进出口 (mm) | 介质比重 | 功率 HP | 50Hz 最大扬程 (m) | 50Hz 最大流量 (L/min) | 60Hz 最大扬程 (m) | 60Hz 最大流量 (L/min) | 整机重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| HWP-32SK-1/2 | 40×32 | 1.1 | 1/2 | 15.5 | 280 | 14 | 120 | 18 |
| HWP-32SK-1 | 40×32 | 1.1 | 1 | 19 | 400 | 20 | 160 | 20 |
| HWP-40SK-2 | 50×40 | 1.1 | 2 | 22 | 440 | 24 | 400 | 25 |
| HWP-40SK-3 | 50×40 | 1.1 | 3 | 28 | 530 | 29 | 560 | 29 |
| HWP-50SK-5 | 65×50 | 1.1 | 5 | 30 | 580 | 33 | 640 | 46 |
| HWP-50SK-7.5 | 65×50 | 1.1 | 7.5 | 35 | 630 | 44 | 690 | 73 |
| HWP-50SK-10 | 65×50 | 1.1 | 10 | 41 | 730 | 49 | 680 | 76 |
💡备注：参数基于常温清水（比重 1.0）实测，输送高粘度、高浓度腐蚀药液，实际扬程流量衰减 10%~25%，选型预留安全余量；可定制加长液下轴长度。
PCB 电子：小型蚀刻线、水洗槽、微蚀槽药液循环喷淋；
电镀行业：实验室小镀槽、酸洗钝化槽药液输送；
环保废气：小型酸碱洗涤塔、废气喷淋水循环；
化工配套：小型过滤机增压供液、药剂储罐槽内循环。
选型：根据介质浓度、温度、流量扬程免费测算选型；
定制：PVDF 耐强酸机型、加长液下深度、60Hz 出口专用、钛轴钛螺丝定制；
售后：整机质保，叶轮、密封圈等原厂易损件现货供应。
