HENNVI HTD 系列可空转立式耐酸碱液下泵，FRPP/CFRPP/PVDF 一体注塑泵体，搭载专利干式轴封结构，无水空转不伤电机轴承。功率覆盖 1HP~15HP，进出水口 40/50/65/80/100mm，SK 适配比重 1.1 常规药液、SP 适配 1.4 高比重腐蚀液，支持 50Hz/60Hz 双工频。50Hz 扬程 14~38m、流量 280~1760L/min，槽内 / 槽外双安装方式，适配酸碱循环、喷淋蚀刻、废水处理、废气塔循环，广泛用于 PCB、电镀、环保水处理、化工行业。
产品详情
干式轴封可空转保护：专利干式轴封结构，泵腔缺液空转不会烧毁轴承；电机端油封阻隔酸性气体侵入轴承，延长电机使用寿命，避免空转烧泵故障。
全防腐一体泵体：FRPP/CFRPP/PVDF 材质一体注塑成型，耐强酸强碱、耐磨抗腐蚀，适配电镀蚀刻液、PCB 药水、环保废水等各类腐蚀性介质。
立式槽装省空间：泵体浸入槽内，电机置于液面上方，无需底阀，安装占地小，可直接固定在槽体边缘，管路布设便捷。

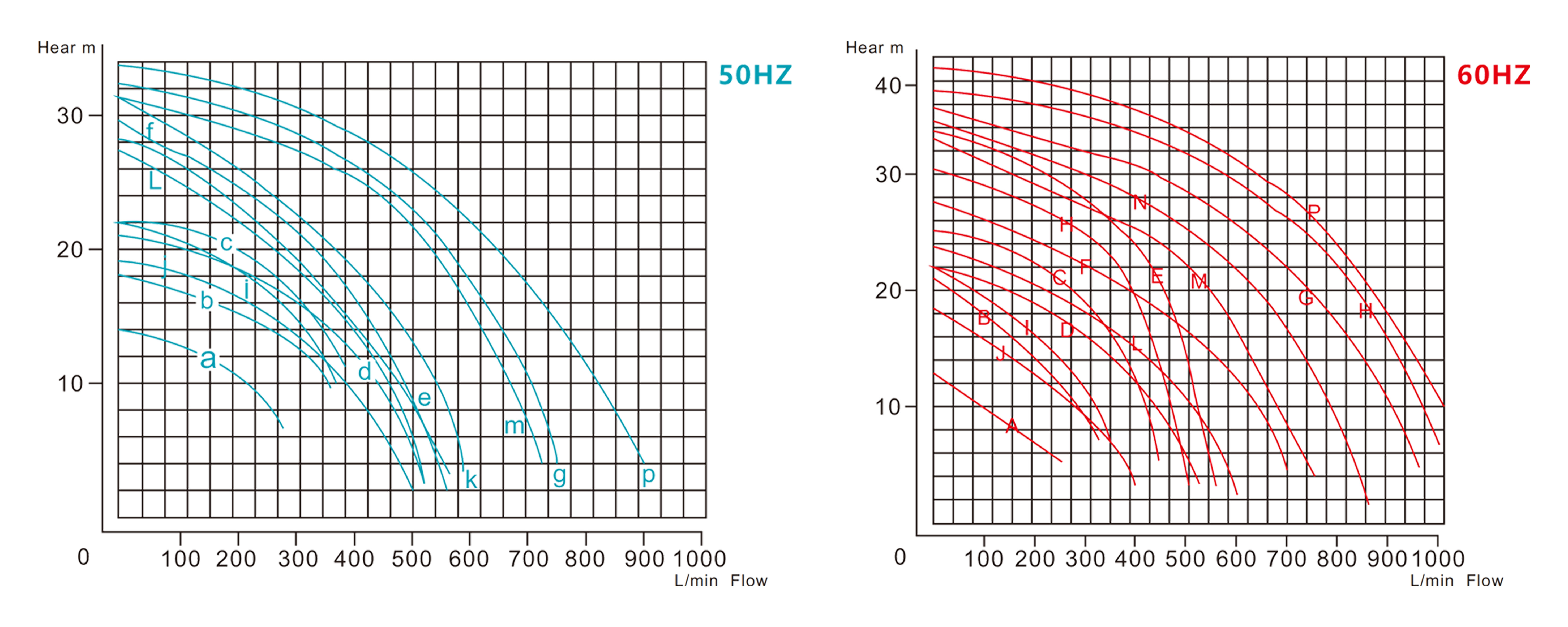

全规格灵活选配：多口径、多功率、多密封 / 轴材可选，配套 50Hz 国内、60Hz 外贸两套性能曲线，精准匹配喷淋、循环、废水提升各类工况。
| 编码位 | 代号 | 参数说明 | 可选配置 |
|---|---|---|---|
| 1 | HTD | 产品系列 | 立式耐空转液下化工泵 |
| 2 | 40 | 进出水口口径 | 40/50/65/80/100mm |
| 3 | SK | 介质比重规格 | SK = 比重 1.1 常规药液；SP = 比重 1.4 高比重药液 |
| 4 | 1 | 电机功率 | 1HP/2HP/3HP/5HP/7.5HP/10HP/15HP |
| 5 | 5 | 电源频率 | 5=50Hz（国内）、6=60Hz（外贸） |
| 6 | V | 密封圈材质 | V=VITON 氟胶、E=EPDM 三元乙丙、N=NBR 丁腈橡胶 |
| 7 | F | 泵体材质 | F=FRPP、C=CFRPP、P=PVDF |
| 8 | 4 | 轴心材质 | 4=SUS304、6=SUS316、T = 钛轴 |
| 机型 | 口径 (mm) | 介质比重 | 功率 HP | 50Hz 最大扬程 (m) | 50Hz 最大流量 (L/min) | 60Hz 最大扬程 (m) | 60Hz 最大流量 (L/min) | 重量 kg |
|---|---|---|---|---|---|---|---|---|
| HTD-40SK-1 | 50×40 | 1.1 | 1 | 14 | 280 | 13 | 240 | 29 |
| HTD-40SK-2 | 50×40 | 1.1 | 2 | 18 | 400 | 22 | 330 | 38 |
| HTD-40SK-3 | 50×40 | 1.1 | 3 | 20 | 440 | 26 | 440 | 41 |
| HTD-50SK-3 | 65×50 | 1.1 | 3 | 21 | 530 | 23 | 510 | 41 |
| HTD-50SK-5 | 65×50 | 1.1 | 5 | 31 | 580 | 36 | 560 | 55 |
| HTD-65SK-5 | 80×65 | 1.1 | 5 | 29 | 630 | 29 | 620 | 55 |
| HTD-65SK-7.5 | 80×65 | 1.1 | 7.5 | 34 | 730 | 37 | 920 | 95 |
| HTD-65SK-10 | 80×65 | 1.1 | 10 | 37 | 760 | 39 | 1020 | 106 |
| HTD-100SK-15 | 100×100 | 1.1 | 15 | 38 | 1760 | 36 | 1800 | 115 |
| HTD-40SP-3 | 50×40 | 1.4 | 3 | 22 | 400 | 22 | 340 | 41 |
| HTD-50SP-3 | 65×50 | 1.4 | 3 | 19 | 520 | 20 | 400 | 41 |
| HTD-50SP-5 | 65×50 | 1.4 | 5 | 28 | 600 | 29 | 500 | 55 |
| HTD-65SP-5 | 80×65 | 1.4 | 5 | 27 | 520 | 27 | 600 | 55 |
| HTD-65SP-7.5 | 80×65 | 1.4 | 7.5 | 31 | 720 | 32 | 750 | 95 |
| HTD-65SP-10 | 80×65 | 1.4 | 10 | 33 | 750 | 33 | 850 | 106 |
| HTD-100SP-15 | 100×100 | 1.4 | 15 | 38 | 1680 | 35 | 1860 | 115 |
💡备注：参数基于常温清水标定，输送粘稠、高浓度腐蚀药液时，扬程流量下降 10%~25%，选型预留安全余量；可按需定制加长液下深度。
注释：性能以清水实测，腐蚀 / 高比重介质参数会衰减

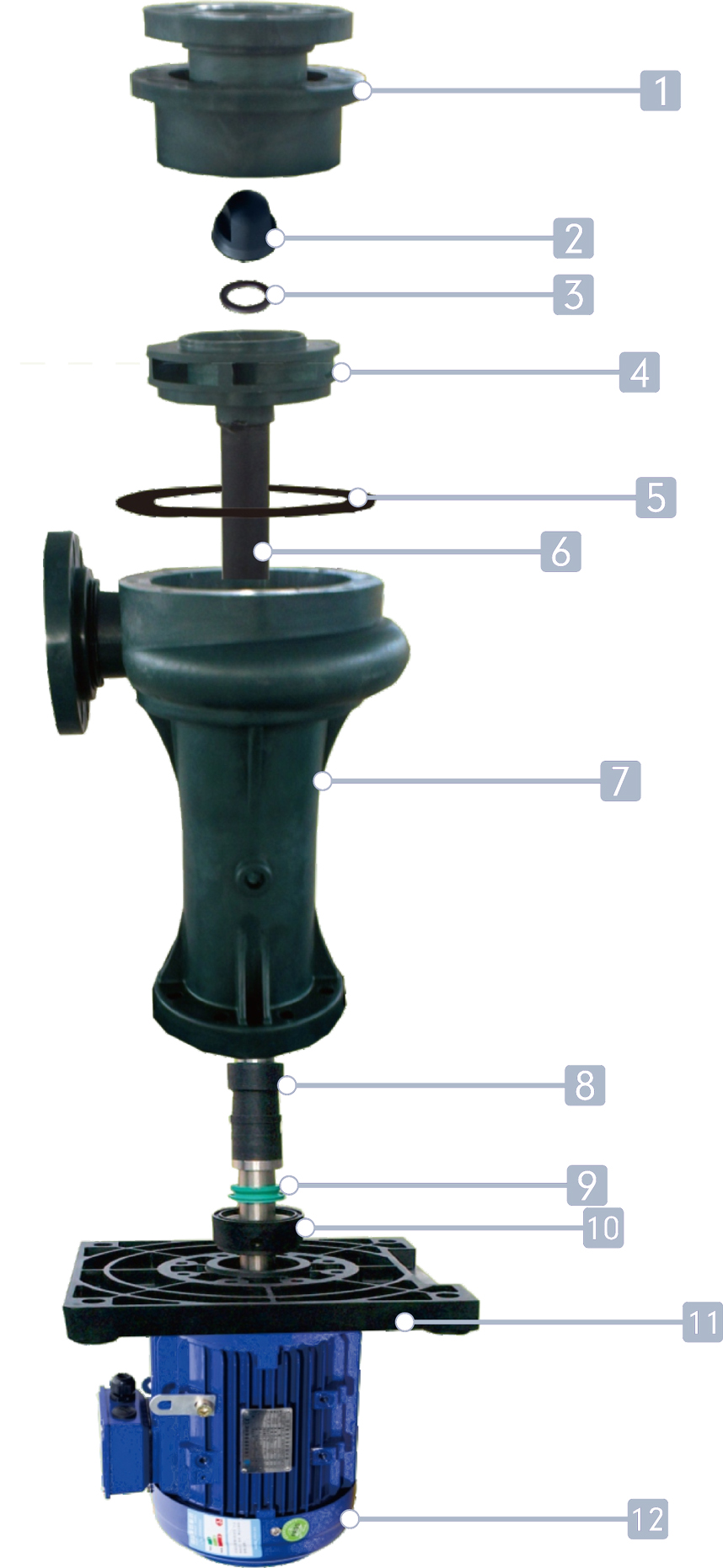

| 序号 | 英文名称 | 中文部件名称 | 功能说明 |
|---|---|---|---|
| 1 | The front cover | 前泵盖 | 泵体前端密封部件，配合泵壳形成完整腔体 |
| 2 | Impeller nut | 叶轮锁紧螺母 | 固定叶轮，防止运转中松脱 |
| 3 | Impeller nut O ring | 叶轮螺母密封圈 | 防止介质从螺母缝隙渗漏 |
| 4 | Impeller | 防腐叶轮 | 水力核心部件，提供扬程与流量 |
| 5 | The front cover gasket | 泵盖垫片 | 前泵盖与泵壳间的密封件，防止漏液 |
| 6 | Impeller tube | 叶轮轴套 | 保护主轴，避免介质直接腐蚀主轴 |
| 7 | Subject（Pump body） | 泵体主体 | 耐腐蚀注塑成型腔体，介质输送通道 |
| 8 | Axle sleeve | 轴套 / 轴保护套 | 干式轴封组件保护件，隔离介质与主轴 |
| 9 | Liquid seal | 液封组件 | 介质侧密封件，配合干式轴封实现防漏 |
| 10 | The liquid seal ring of O ceramics | 陶瓷液封环 | 耐磨损陶瓷密封件，提升轴封寿命 |
| 11 | Floor（Mounting plate） | 安装法兰盘 | 槽体安装固定座，适配槽边嵌入式安装 |
| 12 | Motor | 驱动电机 | 为泵体提供动力，干式轴封保护电机轴承 |
PCB 电子行业：蚀刻机、显影设备药液高压喷淋循环；
电镀表面处理：酸洗槽、钝化槽、氧化槽槽内药液循环；
环保水处理：酸碱废水收集提升、药剂加药循环；
化工 / 废气处理：酸碱储罐槽内输送、废气洗涤塔水循环。
定制服务：加长液下轴长、PVDF 耐强腐蚀机型、60Hz 出口专用定制；
选型服务：根据介质比重、温度、流量扬程免费核算；
售后质保：整机原厂质保，叶轮、密封圈、轴套等易损件现货供应。
