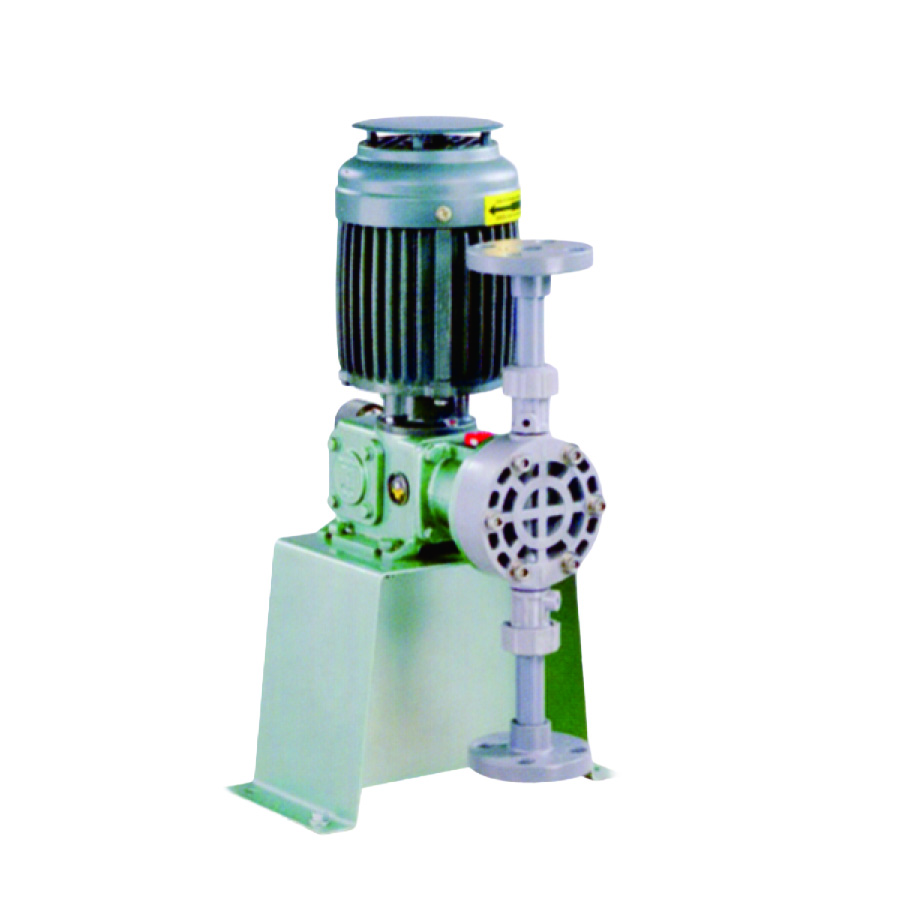

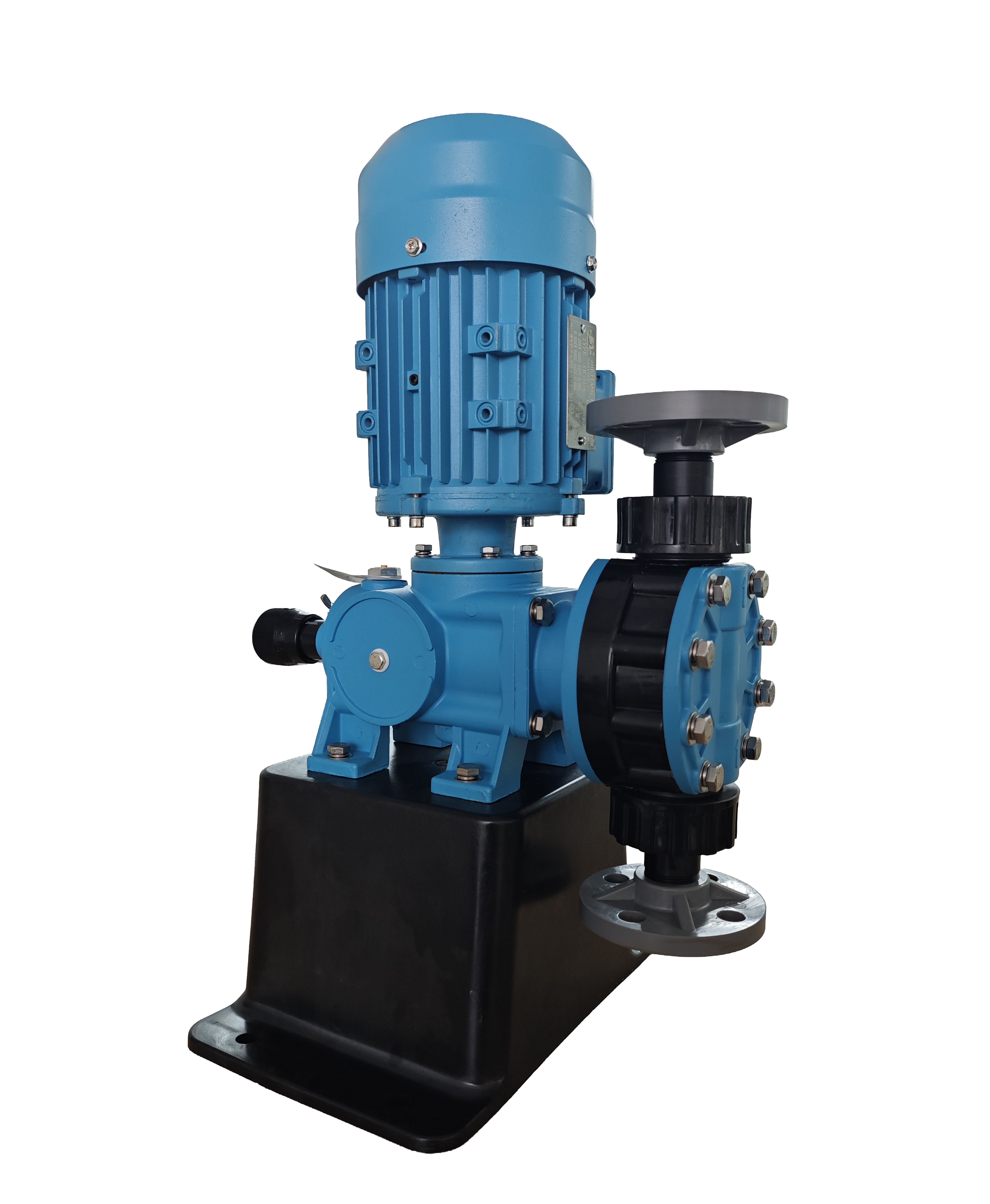

衡辉 AH 系列机械隔膜定量泵，隔膜结构零泄漏，全材质适配各类酸碱腐蚀药液，可直接安装于药槽上方，运行流量无级可调，输出压力与流量稳定均匀，广泛用于电镀加药、PCB 蚀刻配液、废水处理、化工助剂精准投加工序，0.035~12L/min 宽流量覆盖，0.2KW/0.4KW 两种功率可选。
产品详情
隔膜结构无泄漏，维保简单机械隔膜隔离药液与内部传动部件，从构造上完全杜绝药剂渗漏，避免腐蚀性液体挥发、滴漏腐蚀设备；整体结构拆分简单，隔膜、止回球、密封圈均可单独拆卸更换，日常保养、维修门槛低。
多防腐材质自由选配，适配全品类酸碱药液泵体可选 PVC、SUS304、SUS316；止回球分为陶瓷、304 不锈钢、316 不锈钢；密封 O 圈提供 EPDM、FPM 氟橡胶、PTFE 四氟三种材质，可根据药水腐蚀强度、温度、是否含溶剂自由组合，覆盖弱酸、强酸、强碱、高氧化药剂工况。
槽顶立式安装，节省设备空间整机底座专门适配药剂槽顶面固定，无需额外增设中转储药罐，进出液管路可直接对接药槽，管路布局简洁规整，适合小型电镀线、一体化废水设备、废气塔紧凑式安装场景。
运行中可实时调节流量，无需停机设备持续运转状态下，可直接调节行程距离改变输出流量，不用停机拆装调整部件，调试操作便捷，适配生产过程中药剂浓度、投加量需要频繁变动的工况。
吐出压力、流量输出稳定，投加精度高机械往复式隔膜驱动结构，脉冲输出均匀，可维持恒定吐出压力，药剂投加计量误差小，稳定药液配比浓度，避免电镀工件色差、废水处理出水指标波动。
机型大类 | 流量代号 | 50Hz行程spm | 60Hz行程spm | 50Hz流量 (L/min) | 60Hz流量 (L/min) | 最大输出压力 (Kg/cm²) | 配套马达功率 (KW) |
AHA（0.2KW） | 01 | 48 | 58 | 0.035 | 0.042 | 10 | 0.2 |
AHA（0.2KW） | 11 | 48 | 58 | 0.07 | 0.084 | 10 | 0.2 |
AHA（0.2KW） | 12 | 96 | 116 | 0.14 | 0.17 | 10 | 0.2 |
AHA（0.2KW） | 21 | 48 | 58 | 0.23 | 0.28 | 10 | 0.2 |
AHA（0.2KW） | 22 | 96 | 116 | 0.46 | 0.56 | 10 | 0.2 |
AHA（0.2KW） | 31 | 48 | 58 | 0.9 | 1.1 | 10 | 0.2 |
AHA（0.2KW） | 32 | 96 | 116 | 1.8 | 2.2 | 10 | 0.2 |
AHA（0.2KW） | 41 | 48 | 58 | 2.3 | 2.8 | 5 | 0.2 |
AHA（0.2KW） | 42 | 96 | 116 | 4.6 | 5.6 | 5 | 0.2 |
AHB（0.4KW） | 41 | 48 | 58 | 2.8 | 3.3 | 7 | 0.4 |
AHB（0.4KW） | 42 | 96 | 116 | 5.6 | 6.6 | 7 | 0.4 |
AHB（0.4KW） | 51 | 48 | 58 | 5.0 | 6.0 | 5 | 0.4 |
AHB（0.4KW） | 52 | 96 | 116 | 10.0 | 12.0 | 5 | 0.4 |
spm 代表每分钟往复行程次数，同等型号下行程数值越大，输出流量越高；设备最大输出压力会随流量提升同步下降，大流量规格仅适合低压短距离投加场景；国内常规产线使用 50Hz 机型，出口海外设备可定制 60Hz 电机，同型号流量会同步提升约 20%。
部件部位 | 可选材质 | 适配药水工况 | 禁用介质 |
泵体 | PVC | 常温弱酸弱碱、电镀镍铜锌助剂、清洗废水 | 高温、强铬酸、高浓度有机溶剂 |
泵体 | SUS304 | 中性药水、弱碱清洗液、纯水药剂 | 盐酸、铬酸、高氯离子腐蚀药液 |
泵体 | SUS316 | 低浓度盐酸、弱氧化药液 | 高浓度铬酸、强氟化物药水 |
止回球 | 陶瓷 | 全酸碱通用，耐磨抗结晶，电镀含渣药水首选 | 无常规禁用，性价比最高 |
止回球 | SUS304 | 中性、弱腐蚀纯水药剂 | 强酸氯离子介质易腐蚀生锈 |
止回球 | SUS316 | 低浓度酸性药水 | 强氧化铬酸禁用 |
密封 O 圈 | EPDM | 常规弱酸弱碱、水洗药剂 | 苯类、酮类有机溶剂、油类 |
密封 O 圈 | FPM 氟橡胶 | 高温、铬酸、各类有机溶剂 | 绝大多数腐蚀工况通用 |
密封 O 圈 | PTFE 四氟 | 超强腐蚀、强溶剂、高温药剂 | 无禁用，耐腐蚀性最优 |
用于镀槽光亮剂、除杂剂、中和酸药剂的精准定量自动添加，可直接安装在药槽顶部，生产中随时微调投加流量，稳定镀层色泽，减少人工配药误差，搭配 HL 立式过滤机组成完整循环加药成套设备。
蚀刻液、微蚀液、显影药剂配比投加，PVC 或 SUS316 泵体耐受强酸碱蚀刻药水，隔膜零泄漏结构避免药剂渗漏污染板面，减少针孔、氧化瑕疵，适配自动化连续蚀刻产线。
絮凝剂、酸碱中和药剂、脱色氧化剂定量投加，选用 AHB 大流量型号适配大容量废水池，恒定吐出压力保障药剂混合均匀，稳定出水 COD、pH 指标，适配一体化小型废水处理设备。
各类有机助剂、催化剂、酸碱原料精准定量配比，腐蚀强度高的药剂可搭配 SUS316 泵体 + PTFE 密封，计量误差小，保障成品配方统一，适配间歇式配料工序。
酸碱中和喷淋药剂自动补给，选用中高压规格维持喷淋管路稳定压力，喷淋药液浓度均匀，提升废气中和处理效果，适配无人值守环保设备。
微量药剂精准配比、小型试验镀槽加药，选用 AHA-01/11 最小流量型号，极小流量可控，机身小巧适配实验室操作台狭小空间。
药剂腐蚀强度区分：常规弱酸弱碱电镀液选择 PVC 泵体 + EPDM 密封 + 陶瓷止回球；铬酸、高温含溶剂药水，必须选用 SUS316 泵体搭配 FPM 或 PTFE 密封套件。
流量功率区分：微量药剂添加、单小型镀槽投加，流量≤2.2L/min，选用 0.2KW AHA 系列；废水、废气设备大流量投加，流量≥2.8L/min，选用 0.4KW AHB 系列。
输送压力区分：管路垂直输送高度超过 5 米、长管路远距离投加，优先选用最大压力 10Kg/cm² 的 AHA 高压小流量型号；短距离槽面直投选用 5Kg/cm² 大流量型号即可。
供电频率区分：国内工厂市电配套 50Hz 标准行程参数机型；出口海外设备可定制 60Hz 电机，同规格流量同步提升。
免费精准工况选型：根据药剂腐蚀成分、所需投加流量、管路垂直输送扬程，匹配适配功率、泵体材质、密封套件与流量规格，出具专属药剂投加配比方案，同步提供流量压力曲线图、整机安装尺寸图纸。非标定制服务：全 316 不锈钢整机、全套 PTFE 防腐密封、加长进出口接头、防爆电机均可按需定制，7 个工作日出具定制图纸与报价方案。原厂整机质保服务：驱动电机、泵头整机享受原厂质保，隔膜片、止回球、密封 O 圈等易损耗材常备现货，全国多仓现货，48 小时快速发货。上机试样测试支持：可提供样机送至生产现场实测投加精度、流量调节范围，实地验证产线药剂配比效果，测试达标后再批量采购，规避配比不合格带来的生产损耗。
AH 计量泵 + HL 立式 PP 过滤机｜电镀槽光亮剂自动定量循环投加成套设备AH 计量泵 + 废气洗涤塔循环机组｜酸碱中和喷淋药剂自动补给系统AH 计量泵 + 一体化废水处理设备｜絮凝、中和药剂全自动定量投加机组AH 计量泵 + PCB 蚀刻药液循环槽｜蚀刻、微蚀药剂精准配比定量添加设备
