衡辉 HBY 电动隔膜泵参照美国 ABEL 泵机标准设计，低压工况专用，出口承压≤3kg/cm²；依靠隔膜隔离介质与传动结构，全程无渗漏，自吸能力 5 米以上，可输送直径 10mm 以内颗粒、高粘度泥浆、强腐蚀危化介质，流量 0.5~20m³/h，扬程 30m，功率 0.75~4kW，介质适用温度 - 20~150℃，可选铸铁、铝合金、不锈钢、塑料、衬氟五种过流材质，分普通型、BT4 防爆电机款，广泛用于化工、陶瓷、涂料、食品、矿山污水处理。
产品详情
无需引灌，超强自吸性能独有隔膜腔回流结构，自吸高度可达 5 米以上，启动前无需人工灌满介质，空吸后可快速恢复吸料，省去底阀、预灌泵配套工序，低位料池地面直装即可稳定输送。
大通道高通过性，耐受颗粒浆料内部流道宽大顺畅，可顺畅通过直径 10mm 以内固体颗粒、高粘度泥浆、纤维浆料，不易堵料卡泵，替代传统离心泵、螺杆泵用于污泥、涂料、釉浆输送，大幅减少清理频次。

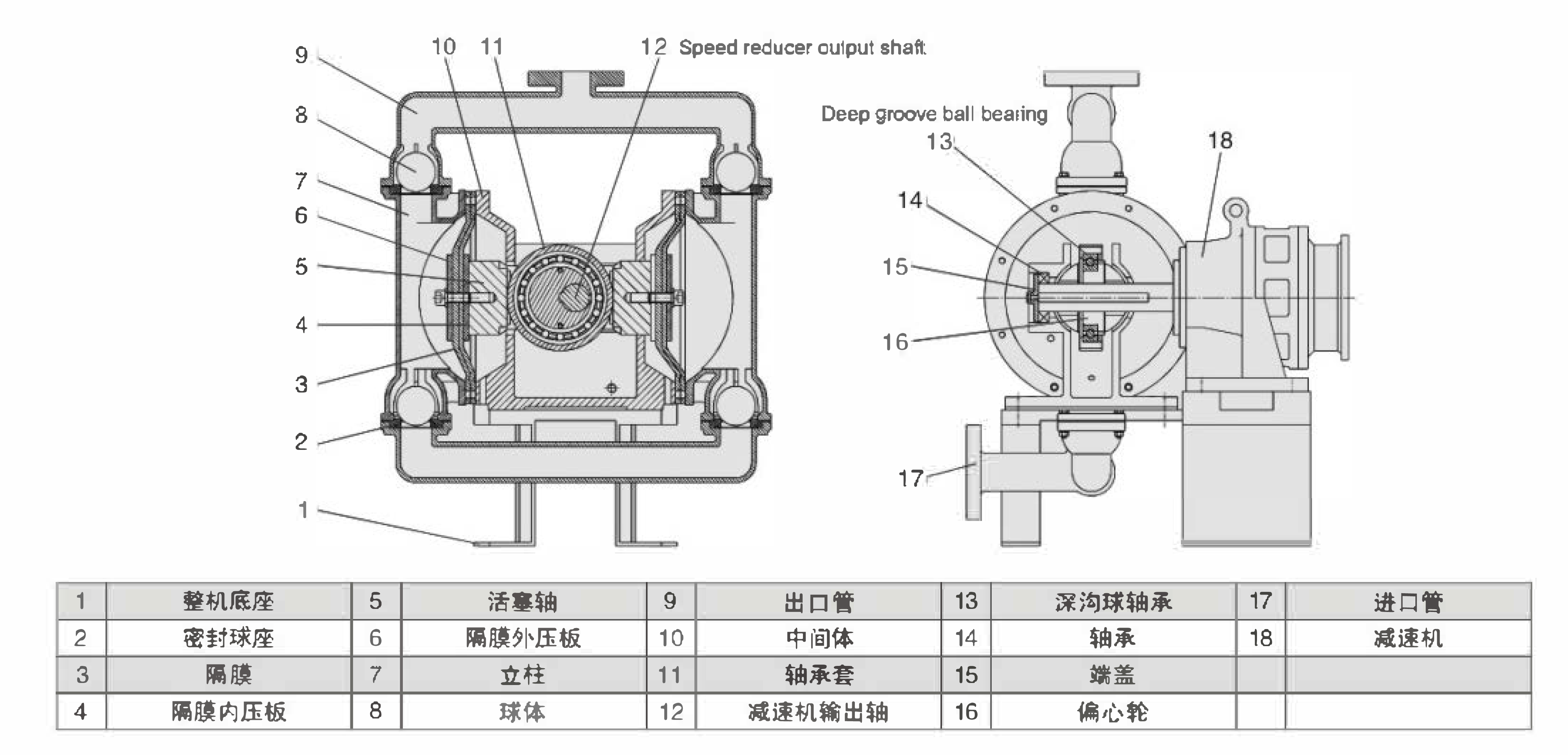

隔膜完全隔离介质，零外泄不污染车间隔膜将输送物料与内部传动组件完全分隔，介质不会向外部渗漏；泵机自身无油液渗入物料，既保护传动轴承、减速机，也避免危化药剂、有色浆料污染现场，整机使用寿命大幅延长。
多材质隔膜 / 泵体定制，适配各类腐蚀介质隔膜可选氯丁橡胶、丁腈橡胶、F4、PFA 多种材质；泵体提供铸铁、铝合金、不锈钢、工程塑料、衬氟内衬五类材质，适配弱酸、强碱、有机溶剂、高腐蚀危化液；电机分普通、BT4 防爆两种，易燃易爆工况可安全使用。
| 型号 | 进出口 DN (mm) | 额定流量 (m³/h) | 额定扬程 (m) | 配套功率 (kW) | 转速 (r/min) | 出口压力 (kg/cm²) | 最高介质温度 (℃) | 自吸高度 (m) |
| HBY-10 | DN10 | 0.5 | 30 | 0.75 | 1450 | 3 | 90 | 5 |
| HBY-15 | DN15 | 0.7 | 30 | 0.75 | 1450 | 3 | 90 | 5 |
| HBY-25 | DN25 | 3.5 | 30 | 1.5 | 1450 | 3 | 150 | 5 |
| HBY-40 | DN40 | 4.5 | 30 | 1.5 | 1450 | 3 | 150 | 5 |
| HBY-50 | DN50 | 6.5 | 30 | 2.2 | 1450 | 3 | 150 | 5 |
| HBY-65 | DN65 | 8 | 30 | 2.2 | 1450 | 3 | 150 | 5 |
| HBY-80 | DN80 | 16 | 30 | 3 | 1450 | 3 | 150 | 5 |
| HBY-100 | DN100 | 20 | 30 | 4 | 1450 | 3 | 150 | 5 |
整机标准设计承压 3kg/cm²，介质适用温度区间 - 20~90℃，定制高温隔膜款最高耐温 150℃；若输送介质比重大于 1.3g/cm³，订货时需提前告知升级电机功率；全系可按需选配 BT4 防爆电机、不同材质隔膜、衬氟内衬泵体；介质颗粒直径不可超过 10mm，禁止输送大块硬质固体。
各类剧毒、易燃、易挥发危化液体，强酸强碱、盐类腐蚀药剂输送，优先选用衬氟泵体 + PFA 隔膜 + BT4 防爆电机；隔膜零渗漏杜绝有毒药剂外泄，防爆结构避免溶剂起火爆炸，适配反应釜循环、危化原料转运。
油漆、树脂颜料、胶水粘合剂输送，选用不锈钢 / 铝合金泵体搭配丁腈橡胶隔膜；大通道不堵料，无金属杂质析出，保证涂料成色均匀，适配涂料压滤机上料配套。
陶瓷釉浆、泥浆、矿石浆料输送，铸铁宽流道机型适配高固含泥浆，可通过细小矿粒，替代离心泵避免釉浆沉淀堵泵，稳定给釉生产线。
果酱、土豆泥、巧克力浆、啤酒发酵醪液输送，食品级橡胶隔膜、不锈钢泵体无杂质析出，符合食品卫生标准，可用于发酵罐循环、灌装上料。
矿区坑道污水、厂区沉淀污泥、化工废泥提升输送，铸铁大口径机型，耐受泥沙颗粒，自吸高度满足地下污水池抽取，适配全自动污泥压滤设备。
柴油、机油、各类轻质油品装卸转运，防爆整机搭配耐油丁腈隔膜，密封无渗漏，杜绝油品挥发浪费与火灾隐患。
介质比重规范：标准电机适配比重≤1.3g/cm³ 介质，高比重泥浆、重金属药液需加大配套电机功率，防止过载烧毁电机。
介质颗粒限制：介质内固体颗粒直径不得超过 10mm，超大块状硬物会刺破隔膜，造成介质大面积泄漏，进料前端建议加装简易过滤装置。
禁止空转运行：泵腔必须存有介质，长时间干磨会快速破损隔膜；间歇使用需保证料池液位不低于吸入口。
介质温度区分：常规橡胶隔膜适用 - 20~90℃；90~150℃高温浆料需更换 F4/PFA 耐高温隔膜，普通橡胶高温易老化开裂。
防爆工况要求：输送酒精、丙酮、油漆溶剂等易燃易爆介质，整机必须选配 BT4 防爆电机，普通电机无防爆防护存在起火爆炸风险。
腐蚀介质区分：氢氟酸、高浓度铬酸等强腐蚀介质，必须选用衬氟内衬泵体搭配 PFA 隔膜；铸铁、普通不锈钢短期会腐蚀穿孔。
免费危化浆料工况专业选型服务：根据介质腐蚀性、温度、粘度、颗粒大小、流量扬程，匹配泵体材质、隔膜材质、防爆配置，同步提供流量扬程性能曲线图、整机 CAD 安装尺寸图纸、各材质耐腐蚀对照表。非标定制服务：衬氟内衬整机、食品级抛光不锈钢、高温 PFA 隔膜、BT4 防爆整机、加长进出口法兰均可定制，7 个工作日出具定制图纸与正式报价单。原厂整机质保服务：驱动电机、泵体、传动总成享受整机质保；隔膜、密封垫圈、轴承等易损耗材常备现货，全国多仓 48 小时快速发货，线上远程视频指导现场更换隔膜、拆解维修。上机试样测试支持：可提供样机送至客户现场实测颗粒通过能力、高粘度浆料输送、高温连续运行稳定性，实地验证工况匹配度，测试达标后再批量采购，规避隔膜破损、堵料停产损耗。
